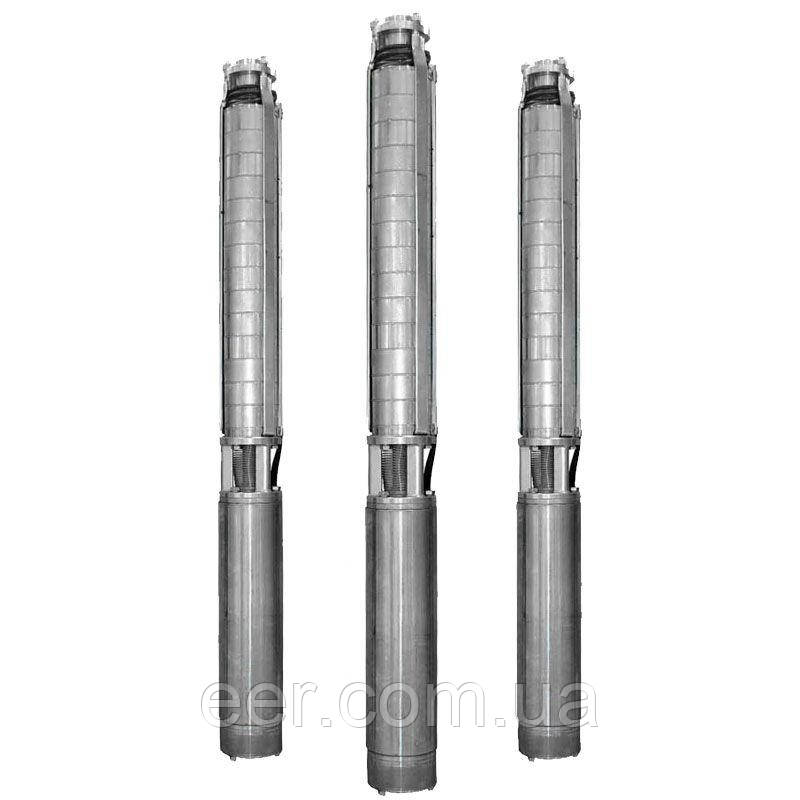

Скважинний насос Лівинос ЕЦВ 4-2,5-120
14 400 ₴
- В наявності
- Код: ЭЦВ 4-2,5-120
Призначення скваженого насоса ЕЦВ 4-2,5-120
Насос ЕЦВ 4-2,5-120 — заглибний, відцентровий, багатосекційний із вертикальним розташуванням вала призначений для підіймання води з артезіанських свердловин для водопостачання, зрошення та інших подібних робіт.
Насосний агрегат ЕНВ складається зі свердловинного насоса та заглибного електродвигуна та призначений для підіймання води, забезпечення водопостачання в структурах водоканалів і РКХ, водопостачання приватних господарств, що використовують воду артезіанських свердловин, використовується в системах зрошення сільськогосподарських угод, де немає наземних джерел води, на промислових підприємствах для забезпечення питною й технічною водою, на об'єктах теплоенергетики для забезпечення питною та технічною водою з артезіанських свердловин, для аварійного відкачування води та схожих із водою по в'язкості рідин із затоплених шахт
Конструкція скваженого насоса ЕЦВ 4-2,5-120
Агрегат складається з асинхронного електродвигуна та багатосекційної відцентрової насосної частини, з'єднаних між собою жорсткою муфтою. Ротор насоса ЕЦВ 4-2,5-120 і ротор електродвигуна обертаються в гумометалевих підшипниках. У днищі електродвигуна розміщений упорний підшипник, що сприймає осьове навантаження. На вході в насосну частину встановлена захисна сітка-фільтр, що оберігає насос від потрапляння великих механічних частинок. Електродвигун водонаповнений із короткозамкнутим ротором, із синхронною частотою обертання 3000 об/хв. «Беліча карта» ротора виготовлена з меди. Обмотка статора зроблена водостійким дротом. Охолодження електродвигуна відбувається перекачуваною водою.
Подшипники насоса ЕЦВ 4-2,5-120 змащуються водою, що відкачується. Насос ЕЦВ 4-2,5-120 ніколи не має працювати "суху" — навіть нетривале увімкнення насоса без води може призвести до пошкодження підшипників електродвигуна.
Насос ЕЦВ 4-2,5-120 обладнується зворотним клапаном тарельчастого або кулькового типу. Цей клапан, утримуючи стовп води в трубопроводі під час зупинки насоса, полегшує повторний запуск насосного агрегату та оберігає колеса насоса та двигун від зворотного обертання.
Особливості та переваги скваленого насоса ЕЦВ 4-2,5-120
- Складаються з асинхронного електродвигуна серії ПЕДВ з поліпшеним охолодженням і багатосекційної відцентрової насосної частини, з'єднаних між собою жорсткою муфтою.
- Ротор насоса та ротор електродвигуна обертаються в гумометалевих підшипниках, що дають змогу перекачувати воду з невеликим вмістом механічних домішок (до 0,01% за масою).
Монтаж скваженого насоса ЕЦВ 4-2,5-120
L1 - Підпір, не менш ніж 1 м; L2 - Динамічний рівень води, м; L3 - Статичний рівень води, м; L4 - Зниження рівня води. Різність між динамічним і статичним рівнями води, м; L5 - Глибина занурення, м. |
1 — Пристрій захисту або станція керування й захисту 2 – Манометр 3 – Зворотний клапан 4 – Задвижка 5 — Фільтр |
Правила експлуатації скваженого насоса ЕЦВ 4-2,5-120
- ЗАПРЕЩАЕТСЯ запуск насійного агрегату поза свердловинами («суху») — навіть короткочасне ввімкнення насоса до роботи без води призводить до пошкодження підшипників обмотування двигуна, і як наслідок, до зламання насоса.
- Параметри насосного агрегату (підйом і напір) мають відповідати параметрам свердловини.
- Перед монтажем забороняється заміна наголовка електронасоса
- Перед запуском насосного агрегату необхідно перевірити на ізоляцію струмопровідний кабель (не менш ніж 1 мОм)
- Споживач зобов'язаний мати акт на свердловину впродовж календарного року експлуатації насоса.
- Під час монтажу насосного агрегата забороняється приварювати до його корпусу інші деталі.
- Під час експлуатації насоса необхідно передбачити щит керування, реле обривання фаз, захисну сітку та датчик сухого ходу. Всі ці функції виконує станція керування Каскад.
- Під час експлуатації насоса в гідросистемах під надмірним тиском обов'язково потрібно застосовувати пристрої: запобіжні, редукційні, зворотні клапани, водонапірні вежі, що оберігають насосний агрегат від гідравлічного удару, і як наслідок, від передчасного виходу його з ладу.
- Під час зберігання насоса оберігайте його від прямого впливу сонячних променів і мінусової температури.
- У разі неспостереження перерахованих вище правил експлуатації насоса ЕЦВ відповідальність за вихід із ладу насосного агрегата в гарантійний період екмплуатації несе Споживач (експлуатувальна організація)
Габаритні розміри | |
---|---|
Висота | 1130 мм |
Ширина | 96 мм |
Основні | |
Максимальна температура навколишнього середовища | 25 град. |
Мінімальна пропускна здатність | 1.5 куб.м/год |
Виробник | Ливнынасос |
Частота струму | 50 Гц |
Максимальна глибина занурення | 120 м |
Вага | 28 кг |
Максимальна пропускна здатність | 2.5 куб.м/год |
Країна виробник | Україна |
Гарантійний термін | 12 міс |
Спосіб установки насоса | Занурювальний |
Мінімальна температура робочої рідини | 2.5 град. |
Споживана потужність | 2.2 кВт |
Користувацькі характеристики | |
Перекачувані середи | холодна вода |
Напруга мережі | 380 В |
- Ціна: 14 400 ₴
